地  層  情  況

地點:山東省

地點:濟南市

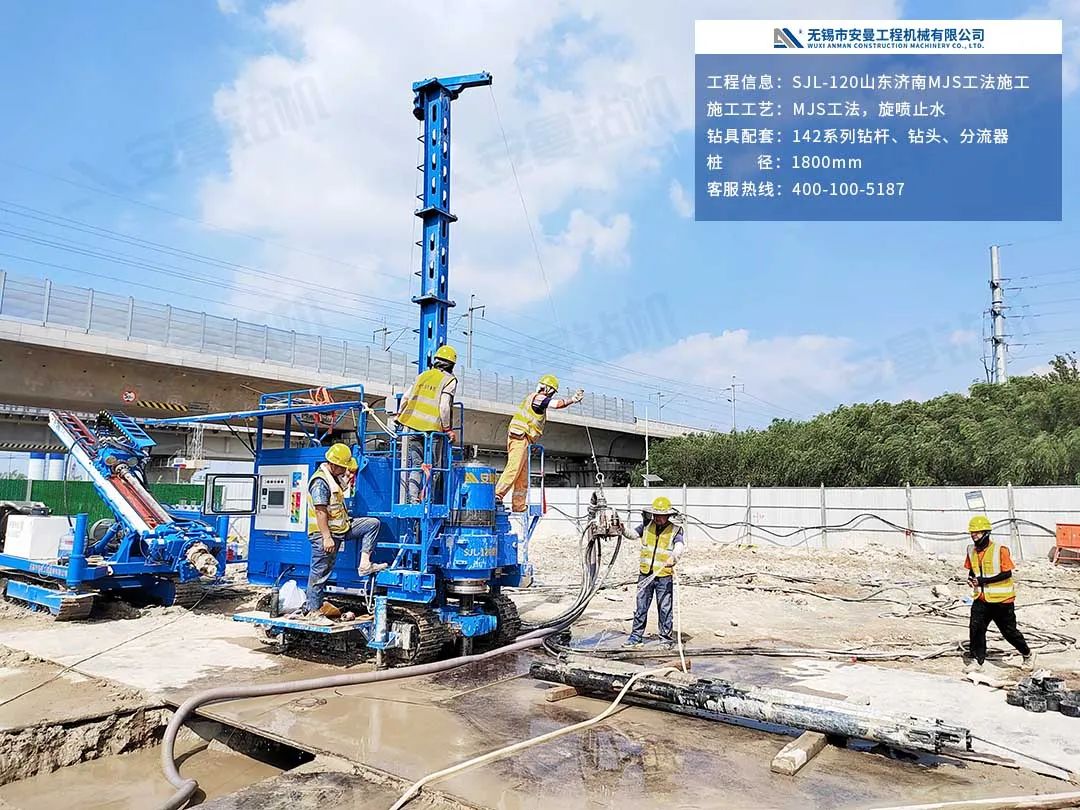

鉆機型號: SJL-120型旋噴鉆機

鉆具配置:

142多孔鉆頭、142多孔鉆桿、142分流器

工藝類型:旋噴止水

施工工藝:MJS工法

地層情況：1-6米黃土；

7-10粉質粘土；

11-14粘土；

14-16.5粉沙；

17-24粘土

施工角度（°）:90

樁徑（m): 1.8

樁深（m): 18.5

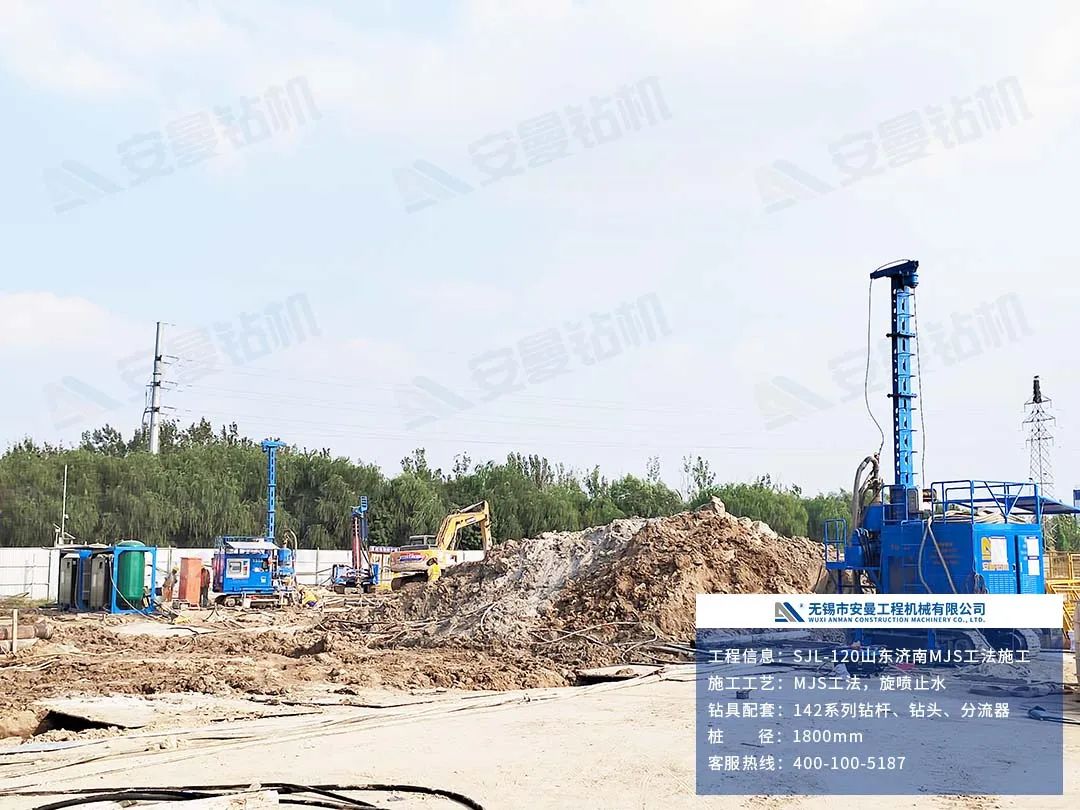

施工配置

一臺安曼MXL-150D型錨固鉆機，配置89鉆桿和250三翼鉆頭，用于引孔施工；

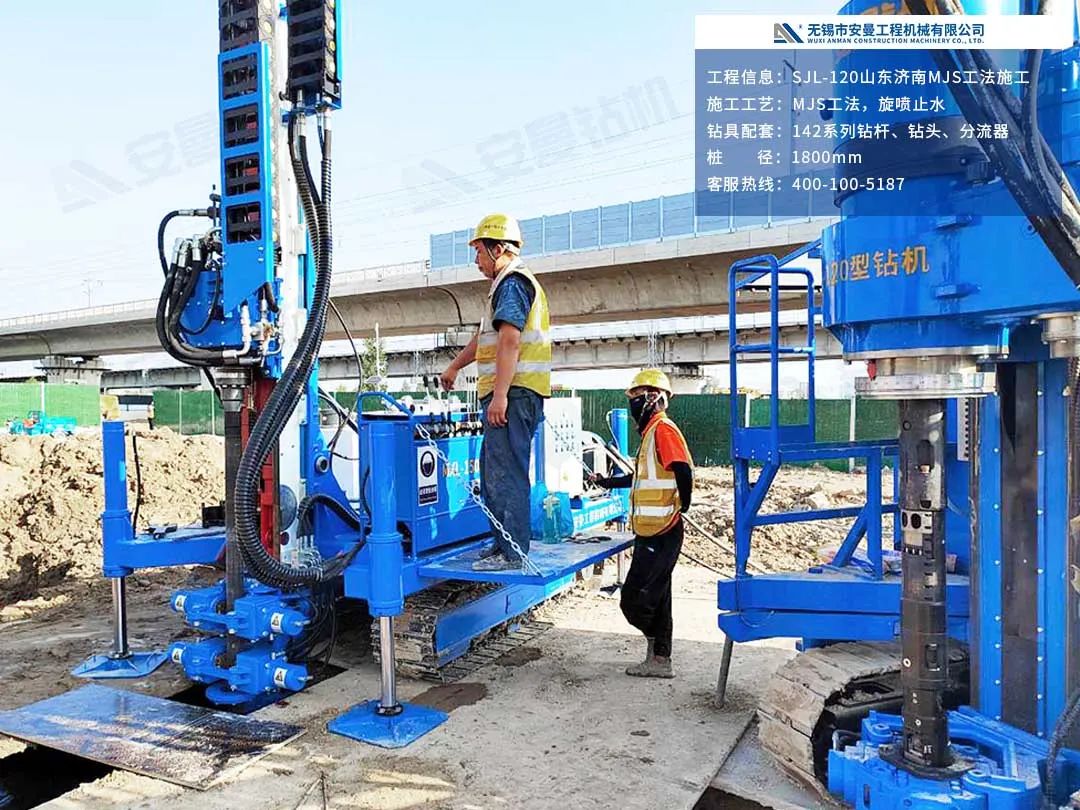

兩臺安曼SJL-120型旋噴鉆機，配置142多孔鉆頭、142多孔鉆桿和142分流器，用于旋噴施工

MXL-150D用于引孔

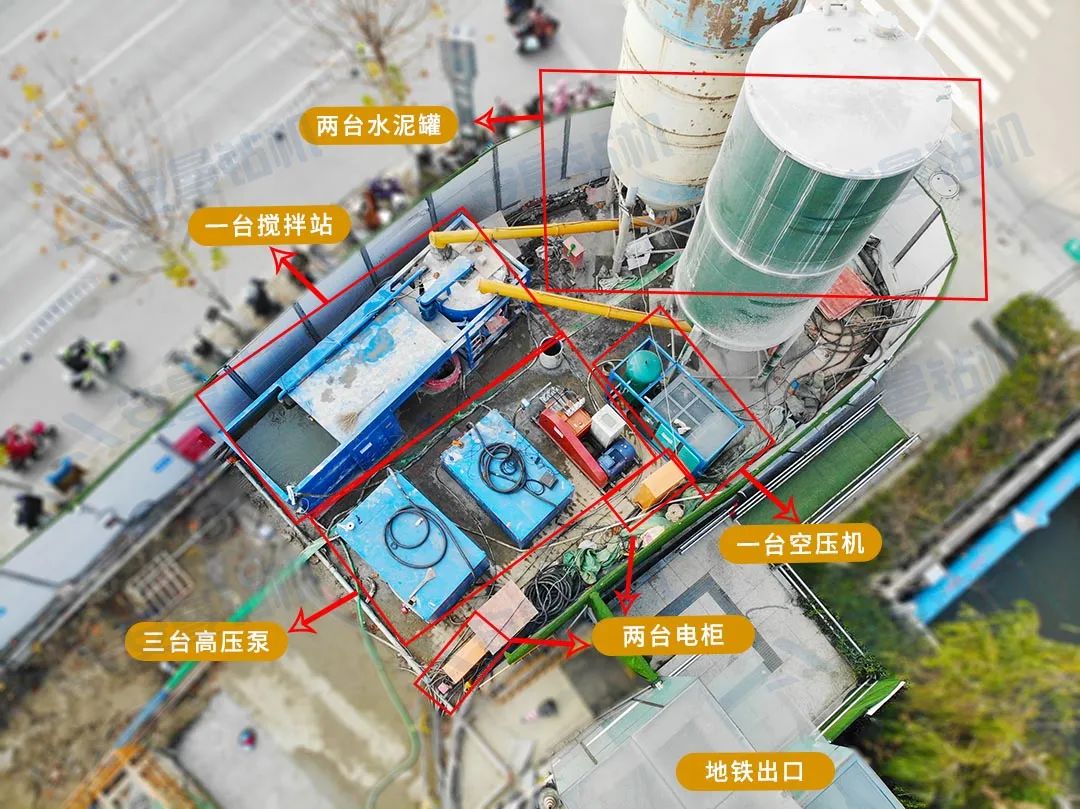

后臺配置

一臺250柱塞泵用于引孔取水；

一臺230高壓泵用于旋噴注漿；

一臺165高壓泵用于旋噴水切割；

一臺90E高壓泵用于旋噴返漿；

一臺12立方空壓機確保壓力保持1.0MPa以上；

一臺泥漿泵；

一套全自動攪拌站；

一組水泥罐；

一臺高壓清洗機用于清洗鉆桿和鉆頭；

通過25通徑6層高壓管19通徑4層高壓管進行連接

施工過程

1、平整場地，架設后臺；

2、按要求確定樁位，先用MXL-150D引孔；

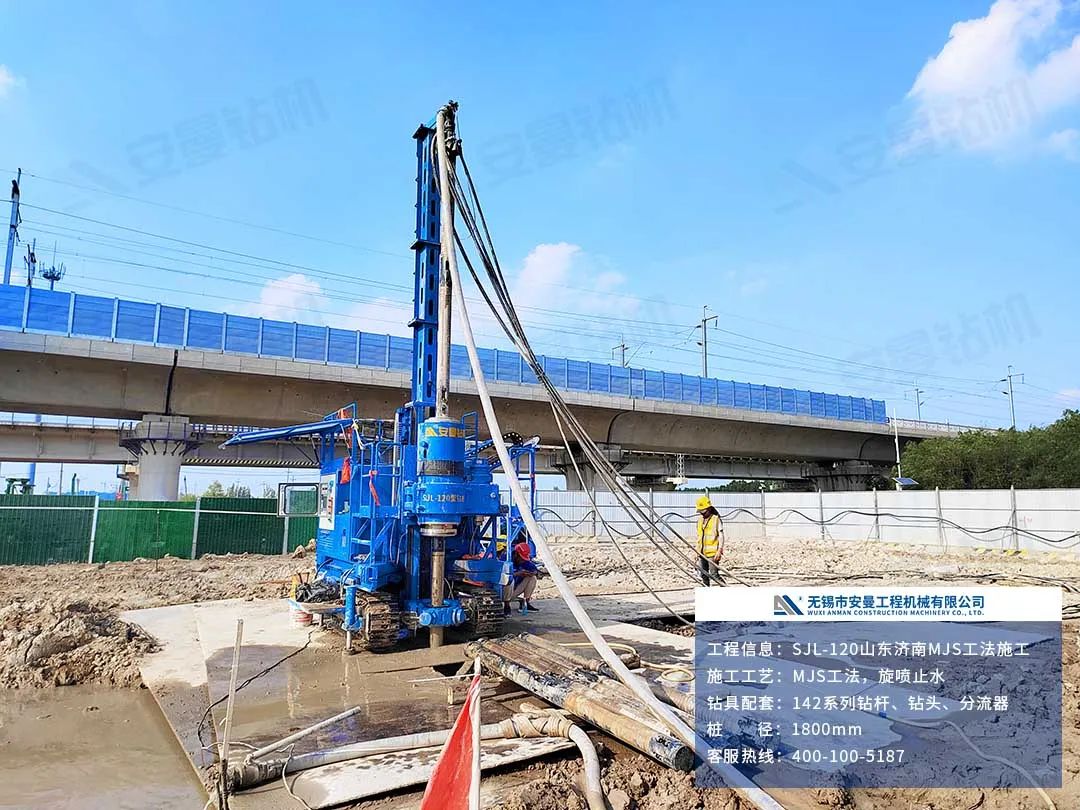

3、SJL-120鉆機自行走到樁位，確保SJL-120型旋噴鉆機工作時場地平穩（場地不好需鋪鋼板），將鉆機按要求對準樁的中心，用支腿調整鉆機水平；

4、下鉆，注意各噴嘴的保護；

5、旋噴，按照設計要求開啟后臺各設備達到指定壓力，在鉆機上輸入鉆機轉速和步進速度后由鉆機自動開始旋噴工作。觀察返漿管道內的返漿效果，及時調整參數，最終效果獲客戶好評。

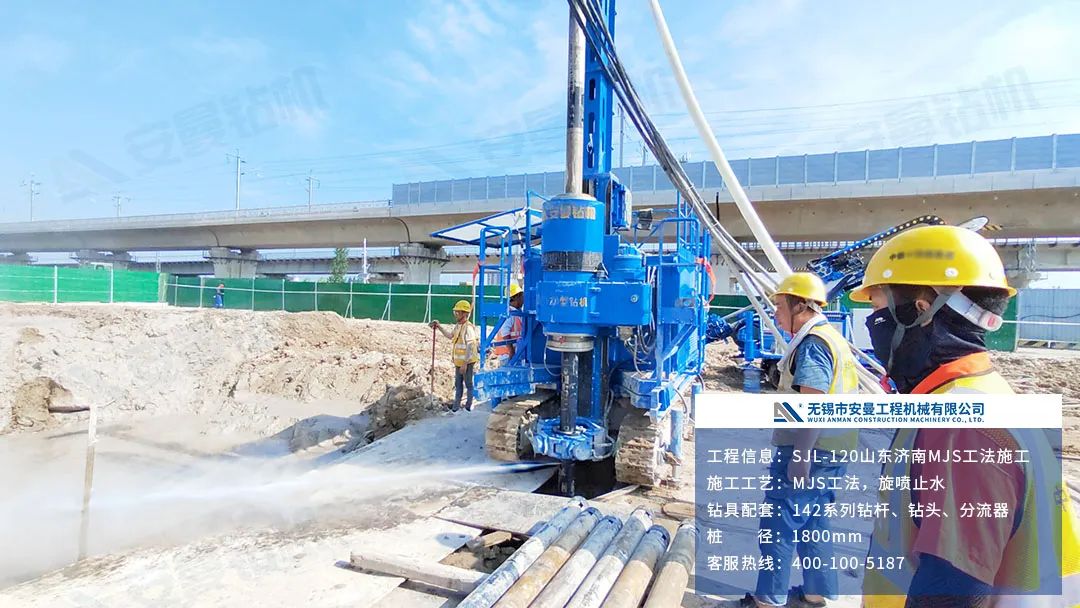

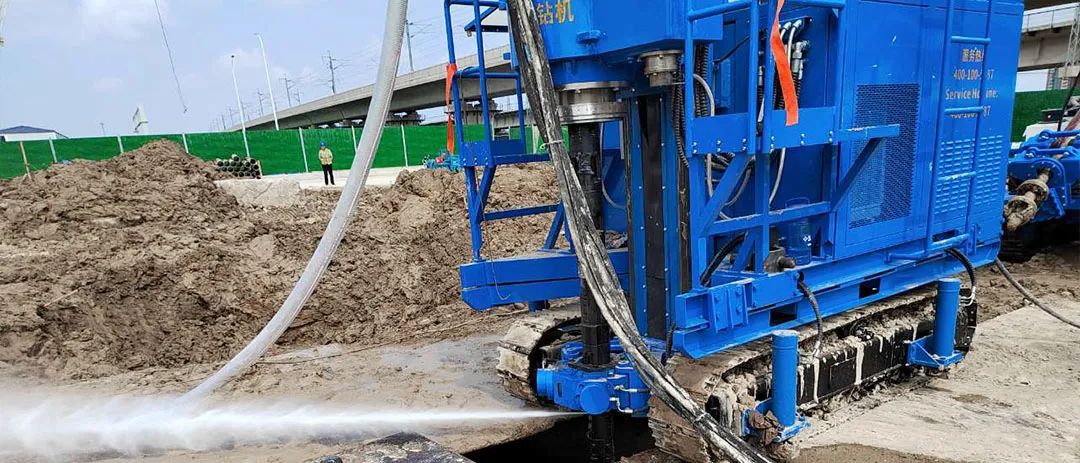

噴射效果

注意要點

1、隨時注意回轉壓力的變化，防止出現抱鉆情況。如出現鉆桿抱死情況應關閉鉆機制定方案打撈鉆具，盡量避免使用鉆機大扭矩擺動來處理；

2、隨時觀察返漿情況，若返漿效果不好會導致地內壓過高引起地層擾動

                                                                                                                                                                                              ——安曼鉆機售服：陸新科
